Der Allrounder X-TEC 23 Leistungs- und Signalstecker
Der neue, innovative Rundsteckverbinder X-TEC 23 der LQ Group lässt sich universell und herstellerunabhängig für alle gebräuchlichen Servo-, Asynchron- und Drehstrommotoren einsetzen. Die Vielzahl der Verbindungen reduziert sich auf nur eine Einzige. Der Rundsteckverbinder kann in verschiedenen Winkeln montiert werden: Er eignet sich für gerade oder abgewinkelte Gehäuse, mit Einschraubgewinden oder Anbaukästen in Verbindung mit den für das Programm vorgesehenen Hutschienenadaptern. Durch die integrierte Kabelverschraubung ist der X-TEC-Rundsteckverbinder extrem einfach und zuverlässig zu montieren.
X-TEC 23 Rundsteckverbinder
- bei vergleichbarer Leistung einer der kleinsten Stecker am Markt
- kompakt und platzsparend
- immer wieder steckbar
- Leistungs- und Signalstecker
- Metall- und Kunststoffgehäuse
- Gerade und gewinkeltes Gehäuse
- Anbaudose und Einschraubgewinde
- bis 630 V auf den Hauptadern
- 250 V auf den Hilfskontakten
- Schnellverriegler
- Schutzart: IP 67
- Hutschienenadapter
- Kontakte
X-TEC 23 Leistungsstecker
Der X-TEC 23 Leistungstecker aus der X-TEC 23-Reihe ist durch den Schnell- und Crimpanschluss bestens für den industriellen Einsatz geeignet. Der Stecker bietet Farbcodierung nach DESINA über einen Codierring und 5 Hilfskontakte. Der Kontaktdurchmesser beträgt Leistung/Signal 2/1 mm max. und der Anschlussquerschnitt Leistung/Signal: 4/1,5 mm². Bei der Ausführung in Metall überzeugt er zudem durch eine einfache 360° Schirmauflage durch Kronenklemmung.
Ausführungen X-TEC 23 Leistungsstecker
![Xtec 23 GER 3+5 pol metall rund](https://www.lq-group.com/fileadmin/_processed_/a/2/csm_01_Xtec23_GER_3_5_pol_metall_rnd_7695869470.jpg)

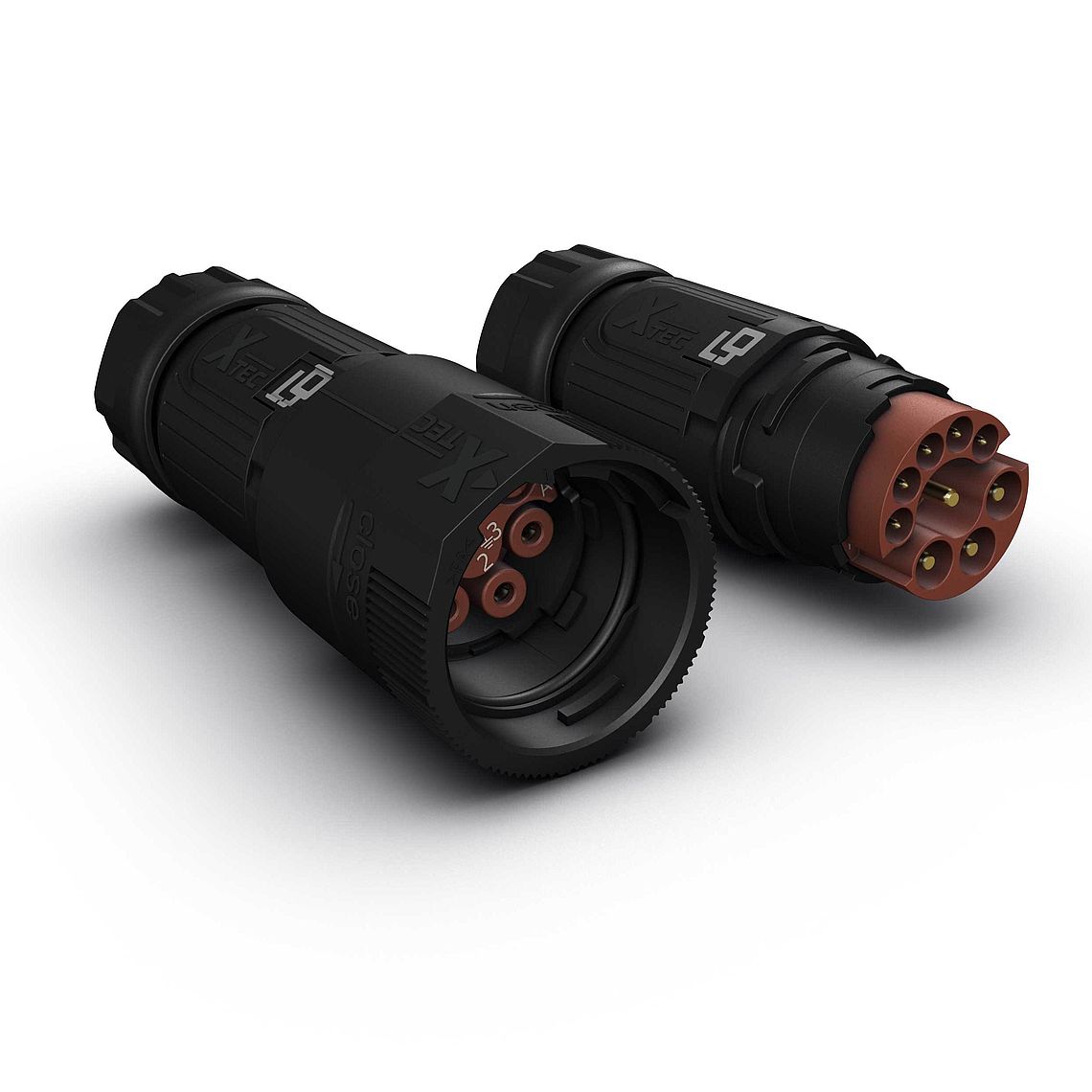

![X-TEC 23 GER 3+5+pol plastic rund](https://www.lq-group.com/fileadmin/_processed_/f/4/csm_Xtec23_GER_3_5_pol_plastic_rnd_v04_a8b516d18f.jpg)

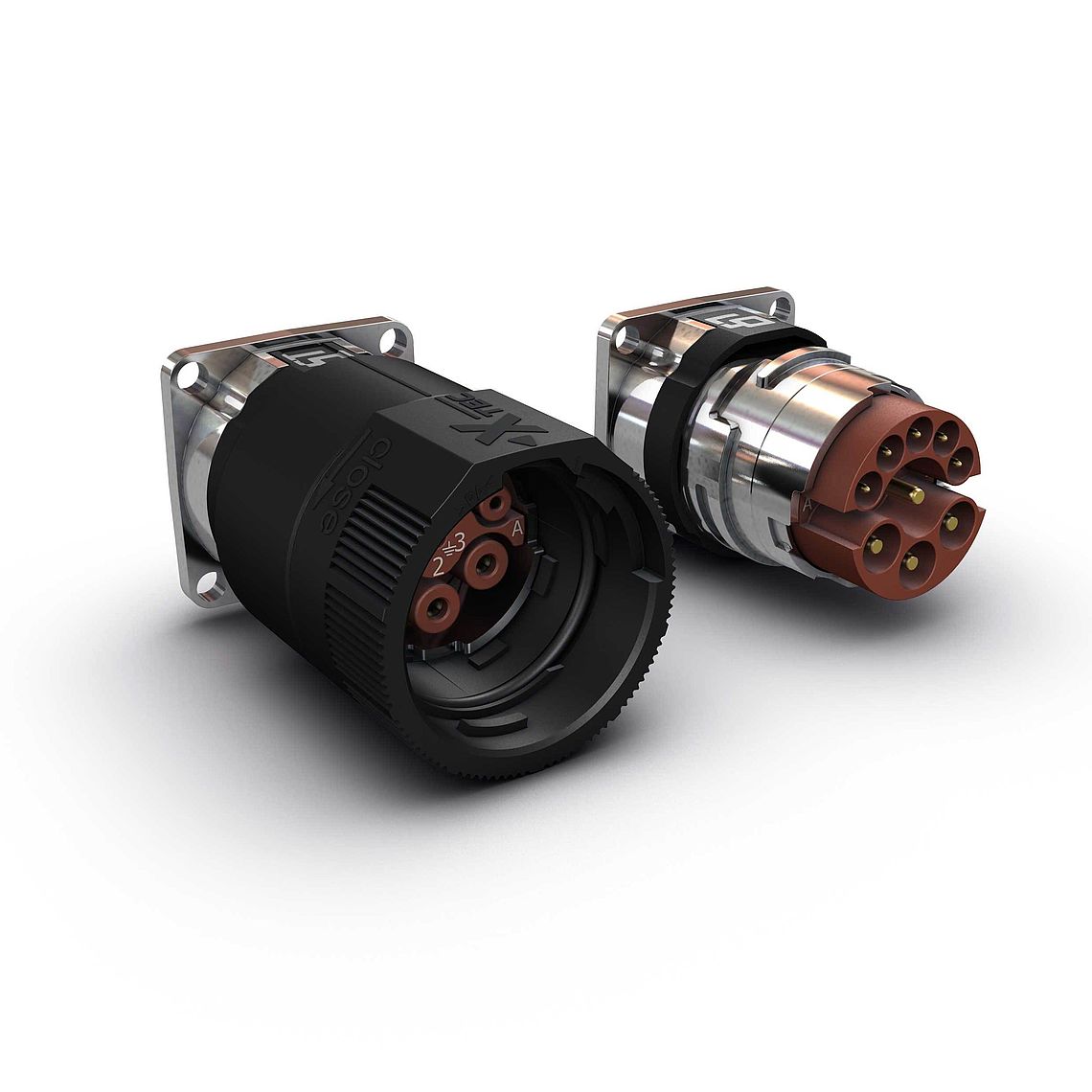

![X-TEC 23 ANB GER 3+5+pol metall rund](https://www.lq-group.com/fileadmin/_processed_/f/4/csm_Xtec23_ANB_GER_3_5_pol_metall_rnd_v04_1b951d8879.jpg)
![X-TEC 23 ANB GER 3+5 pol plastic rund](https://www.lq-group.com/fileadmin/_processed_/a/9/csm_Xtec23_ANB_GER_3_5_pol_plastic_rnd_v03_9ab5aa3c70.jpg)

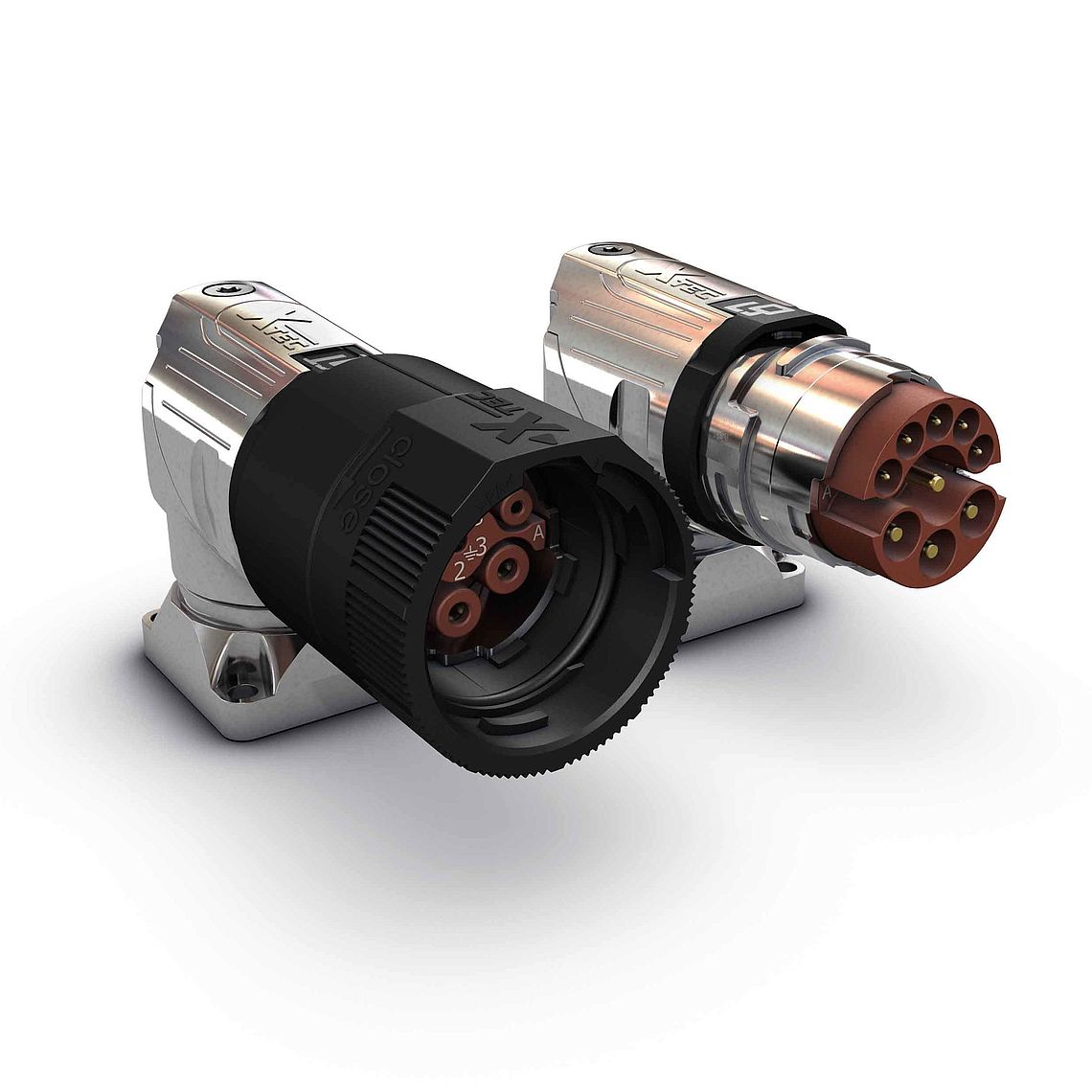

![X-TEC 23 ANB GEW 3+5+pol metall rund](https://www.lq-group.com/fileadmin/_processed_/4/c/csm_Xtec23_ANB_GEW_3_5_pol_metall_rnd_v08_2_351475192e.jpg)

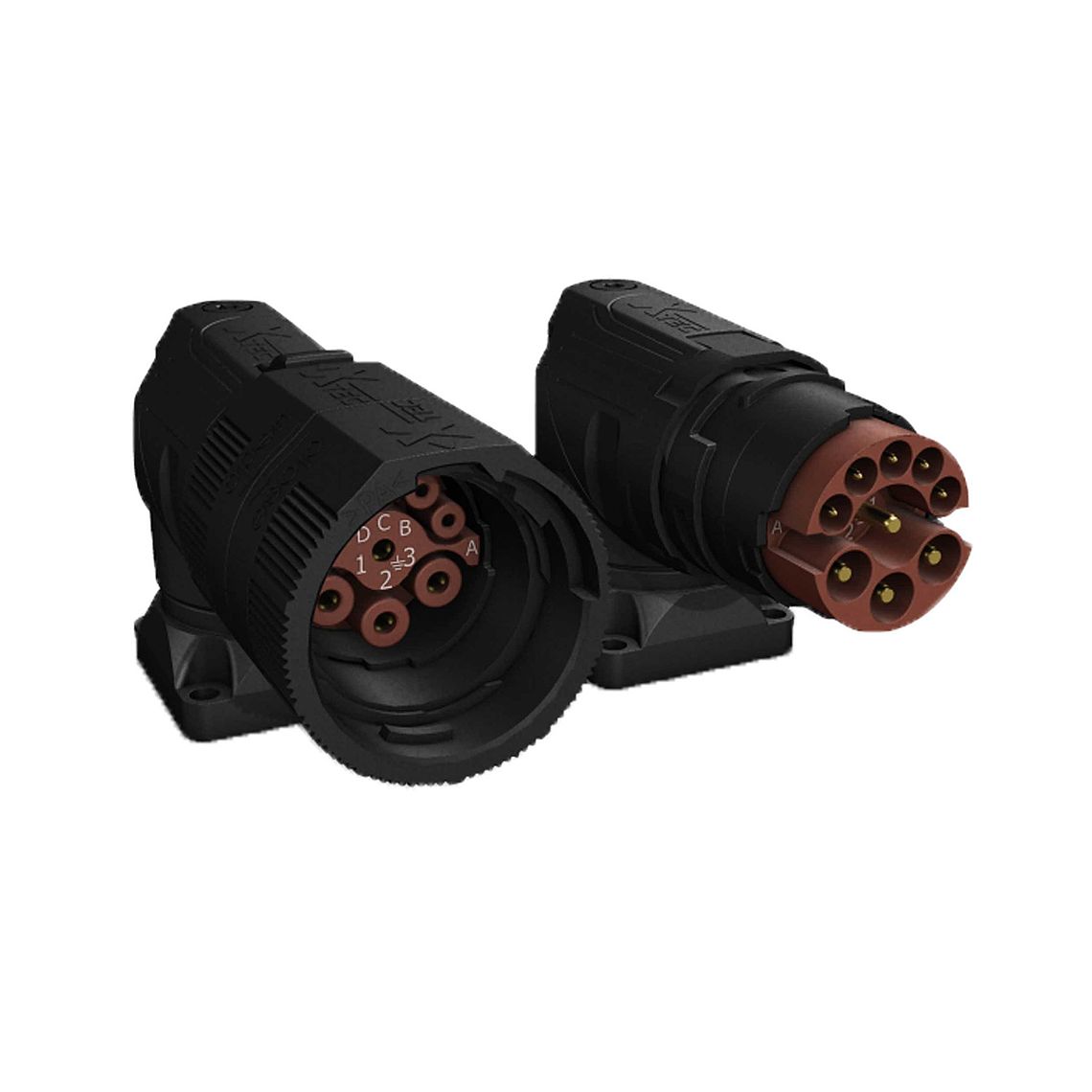

![X-TEC-23 Stecker Anbau gewinkelt 3+PE+5 Kunststoff](https://www.lq-group.com/fileadmin/_processed_/a/d/csm_06_X-TEC-23_Stecker_Anbau_gewinkelt_3_PE_5_Kunststoff_b10f0348cb.jpg)
X-TEC 23 Signalstecker
Für den Anschluss von Servomotoren, Signalübertragungen und Bussystemen ist der Signalstecker X-TEC 23 als Steckverbinder eine der innovativsten Möglichkeiten. Der Stecker bietet eine einfache 360° Schirmauflage durch Kronenklemmung, Farbcodierung nach DESINA über Codierring und 5 Hilfskontakte. Kontaktdurchmesser 1 mm max., Anschlussquerschnitt 1,5 mm².
Ausführungen X-TEC 23 Signalstecker

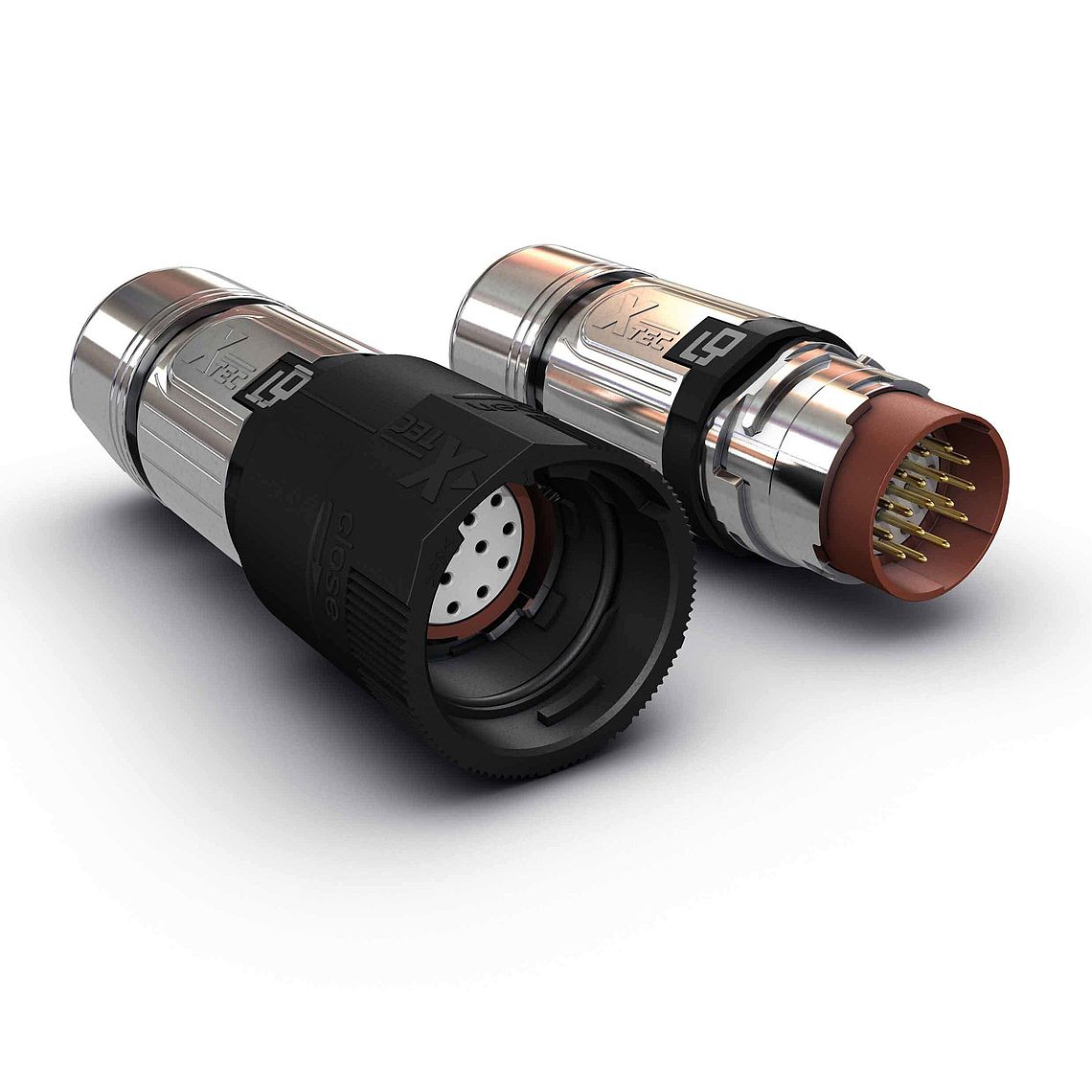

![X-TEC 23 GER 17 pol metall rund](https://www.lq-group.com/fileadmin/_processed_/f/a/csm_Xtec23_GER_17_pol_metall_rnd_v12_375d2c04b4.jpg)

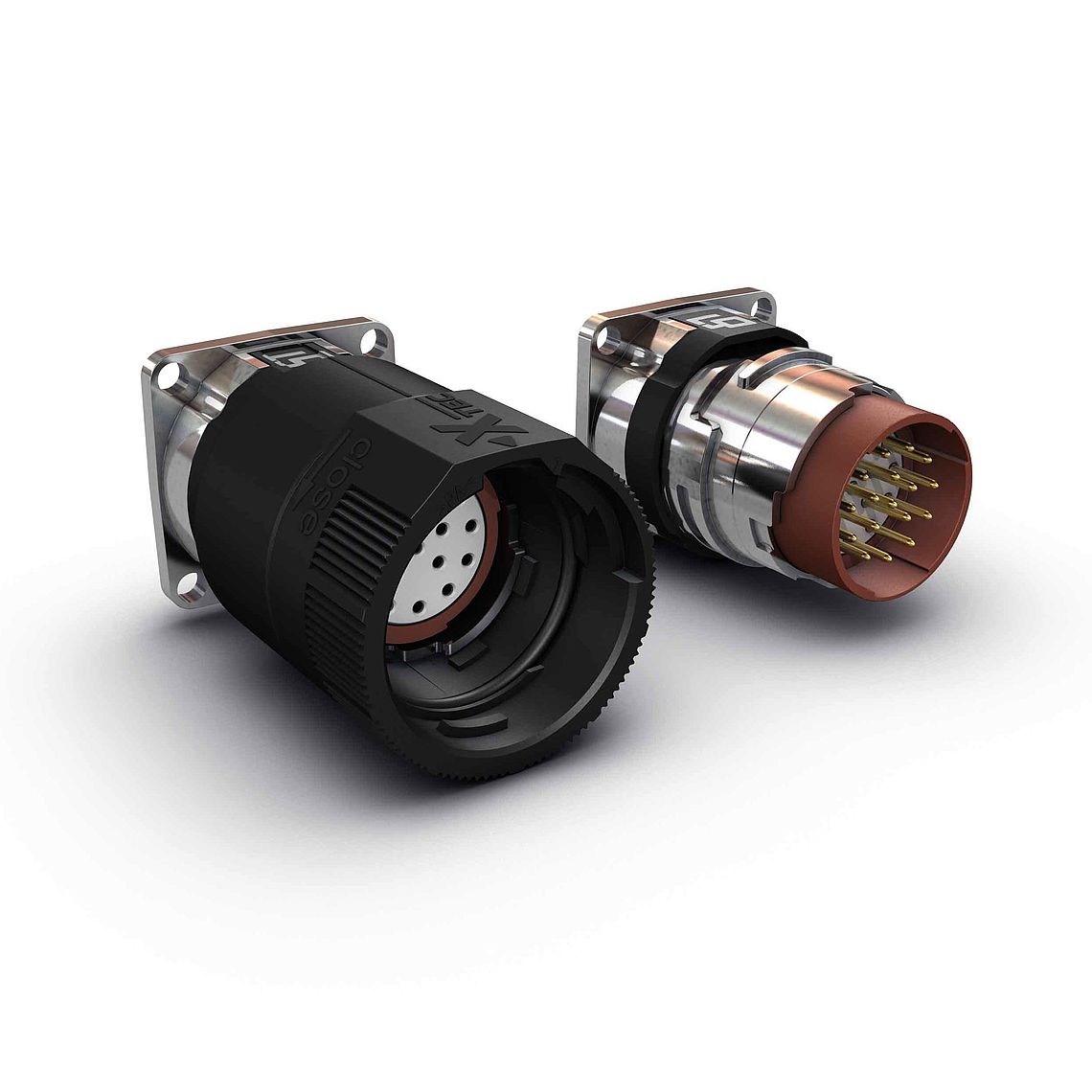

![X-TEC 23 ANB GER 17 pol metall rund](https://www.lq-group.com/fileadmin/_processed_/1/f/csm_Xtec23_ANB_GER_17_pol_metall_rnd_v05_514cfd3ea5.jpg)

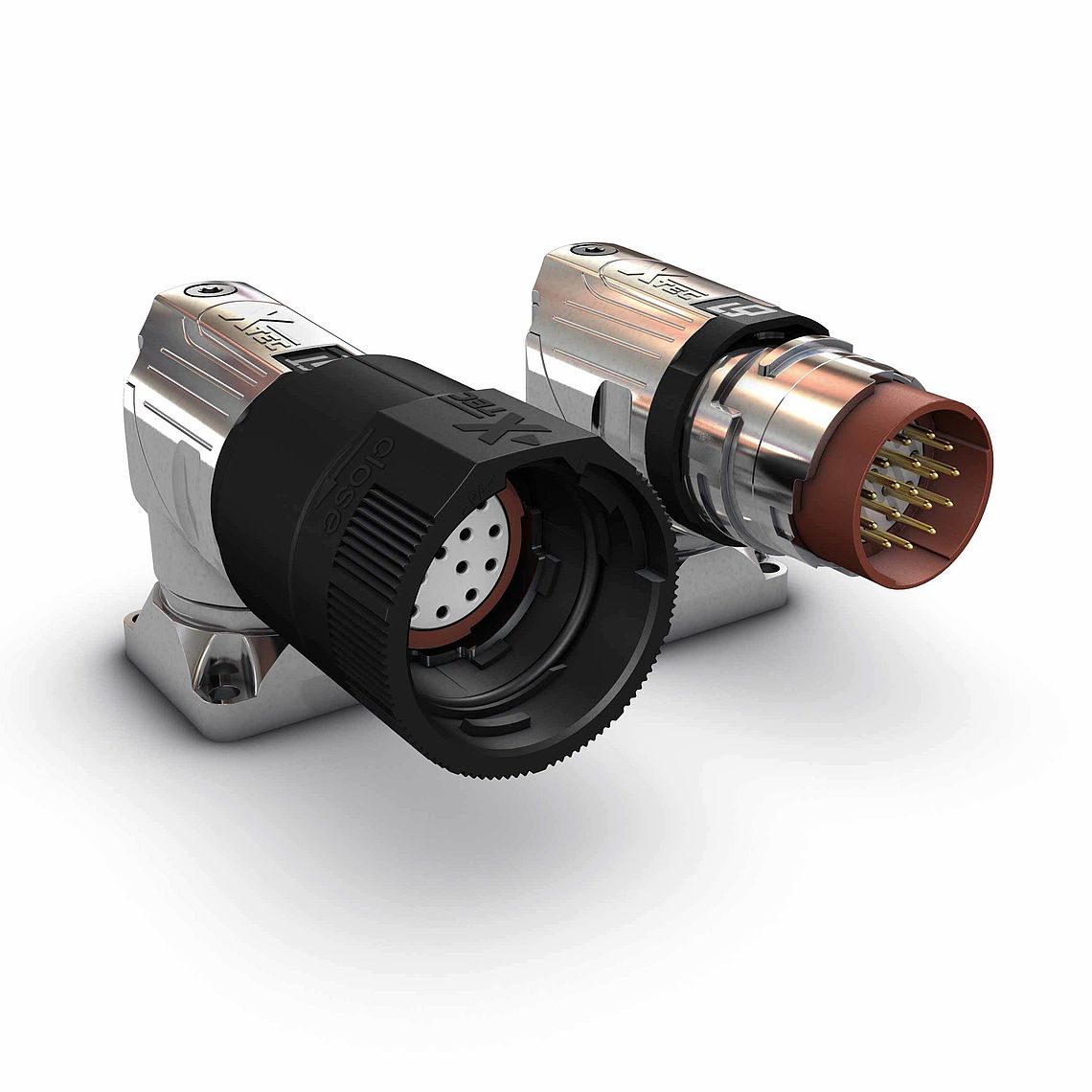

![X-TEC 23 ANB GEW 17 pol metall rund](https://www.lq-group.com/fileadmin/_processed_/5/5/csm_03_Xtec23_ANB_GEW_17_pol_metall_rnd_v03_2_ac177af509.jpg)
